Mótar DC gan scuab (BLDC) - Struchtúr agus Oibriú

Mótair DC gan scuab (BLDC). tar éis éirí níos coitianta mar gheall ar a n-éifeachtúlacht, a n-iontaofacht, agus a saol seirbhíse fada. Murab ionann agus mótair scuabtha traidisiúnta, úsáideann siad córas rialaithe leictreonach chun sruth a aistriú idir na foirceannadh, rud a fhágann nach bhfuil gá le scuaba agus cómhalartán meicniúil. Feabhsaíonn an dearadh seo éifeachtúlacht, laghdaítear caitheamh, agus cuireann sé ar chumas rialú níos cruinne. Mar thoradh air sin, úsáidtear mótair BLDC go forleathan in iarratais ó threalamh tionsclaíoch go leictreonaic tomhaltóra.

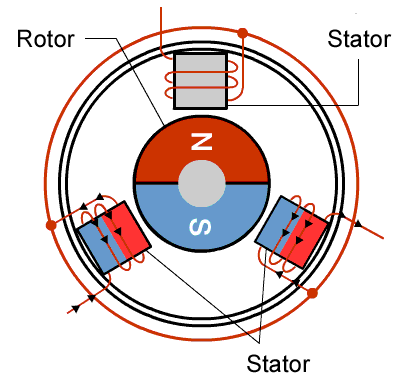

Struchtúr Bunúsach BLDCMotors

Stator:

Is é an stator an chuid seasta de mhótar DC gan scuab agus tá sé freagrach as an réimse maighnéadach a thiomáineann an rotor a chruthú. Is éard atá ann ná go leor foirceannadh copair atá suite timpeall ar chroílár cruach lannaithe. Tá na foirceannadh seo ceangailte le Rialaitheoir Luais Leictreonach (ESC), a sholáthraíonn sruth do gach céim i seicheamh ar leith.

De réir mar a athraíonn an rialtóir sruth idir na foirceannadh, athraíonn an réimse maighnéadach taobh istigh den mhótar go leanúnach suíomh, rud ar a dtugtar réimse maighnéadach rothlach. Leanann na maighnéid bhuan ar an rotor go nádúrtha an réimse gluaiseachta seo, ag táirgeadh an chasmhóiminte agus ag cruthú an mhótair rothlú.

Tá tionchar díreach ag dearadh an statóra ar fheidhmíocht mhótair. Is féidir le fachtóirí cosúil le cumraíocht foirceannadh, dearadh sliotán, agus líon na gcuaillí tionchar a imirt ar éifeachtúlacht, aschur chasmhóiminte, teocht oibriúcháin, agus leibhéil torainn. Ar an gcúis seo, is minic a mheastar go bhfuil an stator ar cheann de na comhpháirteanna is tábhachtaí i mótar BLDC.

Rótar:

Tá rotor mótair DC brushless comhdhéanta de maighnéid buan a chruthaíonn réimse maighnéadach. Le linn oibriú, idirghníomhaíonn an réimse maighnéadach seo leis an réimse maighnéadach rothlach a ghineann an statóir, ag táirgeadh an chasmhóiminte a thiomáineann an mótar.

Murab ionann agus an statóir, níl foirceannadh nó nasc díreach leictreach ag teastáil ón rótar. Cuireann an struchtúr níos simplí seo deireadh leis an ngá atá le scuaba agus cómhalartán, ag laghdú caitheamh meicniúil agus ag feabhsú iontaofachta.

Tá an rotor deartha le líon sonrach cuaillí maighnéadacha, de ghnáth idir 2 agus 8 ag brath ar an iarratas. Tá ról tábhachtach ag comhaireamh cuaille i bhfeidhmíocht mhótair. Go ginearálta, seachadann mótair le níos mó cuaillí chasmhóiminte níos airde agus oibriú níos rianúla ag luasanna níos ísle, agus is fearr mótair le níos lú cuaillí a oireann d'iarratais ardluais. Mar sin is cuid lárnach de dhearadh mótair é an comhaireamh cuaille ceart a roghnú, toisc go mbíonn tionchar díreach aige ar an gcothromaíocht idir chasmhóiminte, luas, agus éifeachtacht iomlán.

maighnéid bhuana:

Gineann maighnéid bhuana an réimse maighnéadach a idirghníomhaíonn leis an statóir chun rothlú a tháirgeadh. Úsáideann an chuid is mó de mhótair BLDC maighnéid bhórón iarainn neodimiam (NdFeB) toisc go soláthraíonn siad réimse maighnéadach láidir agus iad fós dlúth agus éadrom. I bhfeidhmchláir a bhaineann le teochtaí arda nó timpeallachtaí crua oibriúcháin, féadfar maighnéid cóbalt samarium (SmCo) a úsáid mar gheall ar a gcobhsaíocht theirmeach níos fearr agus friotaíocht creimeadh. Tá na maighnéid suite go daingean ar an rótar chun oibriú cobhsaí ag luasanna arda a chinntiú.

Tá ról mór ag dearadh maighnéad maidir le feidhmíocht mhótair a chinneadh. Bíonn tionchar ag fachtóirí cosúil le comhaireamh cuaille, socrúchán maighnéad, agus neart maighnéadach ar aschur chasmhóiminte, cumas luais, agus éifeachtacht fhoriomlán. Trí na paraiméadair seo a bharrfheabhsú, is féidir le dearthóirí mótair BLDC mótair a oiriúnú chun freastal ar riachtanais shonracha na n-iarratas éagsúla, cibé an bhfuil an tosaíocht ard-chasmhóiminte, ardluais, nó éifeachtacht fuinnimh uasta.

Cineálacha Mótair BLDC

Mótair BLDC In-Rotor

I mótar DC gan scuab rótar istigh, tá an rótar maighnéad buan suite i lár an mhótair, ag casadh taobh istigh de na tochráin statóra seasta. Is é seo an chumraíocht a úsáidtear níos forleithne trasna feidhmeanna tionsclaíochta agus tráchtála. Toisc nach bhfuil ach croí trasghearrtha an mhótair ag an rotor, tá a thrastomhas agus a mhais sách beag, rud a fhágann go bhfuil táimhe rothlach íseal. Ciallaíonn táimhe íseal gur féidir leis an mótar luasghéarú agus luasmhoilliú tapa, rud atá riachtanach i dtiomántáin servo, joints robotic, agus córais suite beachtas áit a bhfuil freagairt dhinimiciúil ina riachtanas deartha ríthábhachtach.

Ligeann an rótar dlúth freisin do mhótair rotor laistigh luasanna rothlacha ard a bhaint amach. In éineacht le tithíocht sorcóireach a chomhtháthaíonn go nádúrtha i gcomhthionóil chaighdeánacha meaisín, tá an dearadh rotor istigh oiriúnach go maith d'uirlisí cumhachta, caidéil, comhbhrúiteoirí, lucht leanúna fuaraithe, agus iarratais ar thiomáint thionsclaíoch ina bhfuil gá le mótar ardluais, dlúth le freagairt dinimiciúil tapa. Is féidir teas a ghintear i bhfoirceannáin an stator a sheoladh go díreach tríd an tithíocht mhótair go dtí an struchtúr máguaird, rud a shimplíonn bainistíocht theirmeach in oibriú leanúnach dleachta.

Mótair BLDC Rotor Amuigh

I mótar DC gan scuab gan rótar, cruthaíonn an rotor blaosc nó cupán sorcóireach a thimpeallaíonn an statóir agus a rothlaíonn timpeall air. Tá na maighnéid buana suite ar dhromchla istigh an bhlaosc rótair sheachtraigh seo, agus iad os comhair isteach i dtreo na tochráin statóra i lár an mhótair. Cuireann an socrú inbhéartaithe seo bearna an aeir maighnéadach ag ga níos mó, rud a mhéadaíonn lámh an chasmhóiminte éifeachtach agus a ligeann do chuaillí maighnéadacha níos mó a sheasamh timpeall imlíne an rotor.

Is é an toradh ná mótar a ghineann chasmhóimint i bhfad níos airde ag luasanna rothlacha níos ísle i gcomparáid le dearadh rotor laistigh de mhéid agus cumhacht comhionann. Dá bhrí sin is iad mótair rótar lasmuigh an rogha is fearr le haghaidh feidhmchláir tiomána dírí ina bhfuil giaráil laghdaithe luais neamh-inmhianaithe — go háirithe tiomáint drone agus UAV, uasteorainn tiomána dírí agus lucht leanúna aiseach, mótair mhoil rothair leictreacha, agus tiomántáin caschláir nó plátaí in ionstraimí beachta. Trastomhas seachtrach níos mó agus táimhe rothlach níos airde atá sa chomhbhabhtáil, rud a chuireann srian le freagairt dhinimiciúil i gcoibhneas le dearaí rotor laistigh. Ní mór breithniú níos cúramach a dhéanamh ar bhainistíocht theirmeach freisin, toisc go gcuireann an bhlaosc seachtrach rothlach srian ar an sreabhadh aer timpeall an statóra.

Conas a Rothlaíonn mótar BLDC?

Tá oibriú mótair DC gan scuab bunaithe ar an idirghníomhaíocht idir an réimse maighnéadach a ghineann an statóir agus na maighnéid buan atá suite ar an rotor.

Nuair a sholáthraítear sruth chuig foirceannadh stator, cruthaíonn sé réimse maighnéadach a mheallann agus a repels maighnéid an rótair. Gineann an fórsa maighnéadach seo an chasmhóimint agus cuireann sé ar an rótar bogadh. Mar sin féin, dá bhfanfadh an foirceannadh céanna fuinneamh leanúnach, ní bheadh ​​​​an rótar ag ailíniú go simplí leis an réimse maighnéadach agus stopfadh sé ag rothlú.

Chun an mótar a choinneáil ag rith, ní mór don réimse maighnéadach taobh istigh den statóir seasamh a athrú go leanúnach. Baintear é seo amach trí phróiseas ar a dtugtar cómhalartán leictreonach. In ionad úsáid a bhaint as scuaba agus cómhalartán meicniúil cosúil le mótar DC traidisiúnta, braitheann mótar BLDC ar rialtóir leictreonach chun sruth a aistriú idir foirceannadh stator éagsúla ag eatraimh bheacht ama.

Cinneann an rialtóir suíomh an rótair ag baint úsáide as braiteoirí Hall-éifeacht nó braite ais-EMF gan braiteoir. Bunaithe ar an bhfaisnéis seo, cuireann sé fuinneamh ar an seicheamh foirceannadh cuí, rud a chruthaíonn réimse maighnéadach rothlach a tharraingíonn an rotor ar aghaidh go leanúnach.

Tá an rialtóir comhdhéanta go príomha de thrí chroíchuid: feistí aiseolais suímh (cosúil le braiteoirí Halla nó ciorcaid braite ais-EMF), microcontroller nó próiseálaí comhartha digiteach a ritheann halgartaim rialaithe cliste, agus cumhacht comhpháirteanna leictreonacha cosúil le trasraitheoirí agus MOSFETanna chun cosáin reatha a athrú. Comhoibríonn na modúil seo chun cómhalartán leictreonach a bhaint amach agus chun fuinneamh gach céime mótair a bhainistiú. Aithníonn an rialaitheoir suíomh an rótair ar dtús trí ghléasanna aiseolais suímh. Bunaithe ar na sonraí suímh seo, fuinníonn sé foirceannadh san ord ceart chun réimse maighnéadach rothlach a fhoirmiú a tharraingíonn an rotor ar aghaidh go leanúnach, ag cothabháil réimse maighnéadach rothlach cobhsaí le haghaidh oibriú rianúil, aschur éifeachtach chasmhóiminte agus rialú beacht luais.

Buntáistí BLDC Motors

Ard-Éifeachtúlacht

Tá mótair BLDC an-éifeachtach mar go gcuireann siad deireadh le frithchuimilt scuab agus caillteanais cómhalartáin. In éineacht le maighnéid bhuana ardfheidhmíochta, déanann siad níos mó fuinnimh leictreach a thiontú ina aschur meicniúil úsáideach agus iad ag giniúint níos lú teasa.

Saol Seirbhíse Fada

Gan scuaba nó cómhalartán, tá níos lú comhpháirteanna caitheamh taobh istigh de mhótar BLDC. Laghdaíonn sé seo go mór na ceanglais chothabhála agus cabhraíonn sé leis an saol oibriúcháin a leathnú.

Dlús Ardchumhachta

Is féidir le mótair BLDC ard-chasmhóiminte agus cumhacht a sheachadadh ó phacáiste dlúth. Feabhsaíonn a ndearadh rotor éadrom freisin freagra dinimiciúil agus feidhmíocht luasghéaraithe.

Torann Leictreach Íseal

Toisc nach bhfuil aon teagmháil idir scuab agus cómhalartán, táirgeann mótair BLDC i bhfad níos lú torainn leictreach agus trasnaíocht leictreamaighnéadach (EMI) ná mar a bhaineann le mótair scuabtha traidisiúnta.

Rialú Beacht

Nuair a bhíonn siad péireáilte le rialtóir leictreonach, soláthraíonn mótair BLDC rialú luas cruinn agus chasmhóiminte thar raon oibriúcháin leathan, rud a fhágann go bhfuil siad iontach d'iarratais uathoibrithe agus cruinneas.

Feidhmchláir Ideal do MhótairBLDC

Úsáidtear mótair BLDC go forleathan i dtionscail ina bhfuil éifeachtúlacht, iontaofacht, agus rialú beacht riachtanach. I measc na n-iarratas tipiciúla tá córais uathoibrithe tionsclaíocha, róbataic, trealamh CNC, uirlisí cumhachta, feistí leighis, agus feithiclí leictreacha. Déanann a gcumas ard-chasmhóiminte, freagairt thapa, agus saol seirbhíse fada a sheachadadh iad a bheith oiriúnach go maith do thimpeallachtaí oibriúcháin éilitheacha.

Soláthraíonn Hongyang Motor réitigh mótair saincheaptha do raon leathan d'iarratais tionsclaíocha agus tráchtála. Oibríonn ár bhfoireann innealtóireachta go dlúth le custaiméirí chun cabhrú le roghnú na teicneolaíochta mótair is oiriúnaí bunaithe ar riachtanais feidhmíochta, coinníollacha oibriúcháin, agus spriocanna costais. Ina theannta sin, táimid ag forbairt go gníomhach ar raon de réitigh mótair DC brushless chun freastal ar an éileamh méadaitheach ar éifeachtacht níos airde, saol seirbhíse níos faide, agus feidhmíocht rialaithe tairiscint chun cinn ar fud na dtionscal éagsúla..
